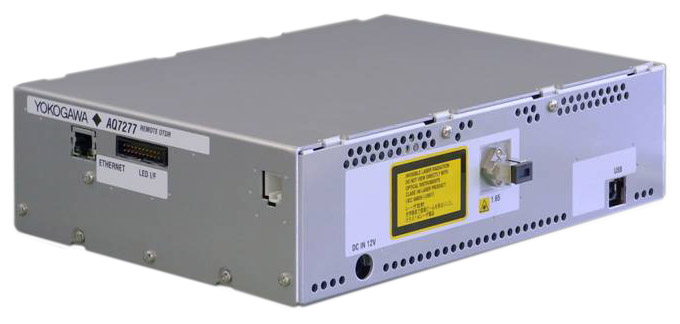

Yokogawa横河远程光时域反射仪 AQ7277

Yokogawa横河远程光时域反射仪 AQ7277

×
<在线客服<
  • 产品详情

  • Yokogawa横河远程光时域反射仪 AQ7277Yokogawa横河远程光时域反射仪 AQ7277Yokogawa横河远程光时域反射仪 AQ7277AQ7277是RFTS(远程光纤测试系统)的一个OTDR模块，沿用了AQ7275高性能OTDR的先进技术。

    特点

    AQ7277是RFTS(远程光纤测试系统)的一个OTDR模块，沿用了AQ7275高性能OTDR的先进技术。


    • 1650nm(维护波长)测量

    • 内置用于实时光纤监测的1310/1550nm截止滤波器

    • 可通过高端口数分光器测试PON系统

    • 用于快速数据传输的以太网接口

    • 警报输出功能

    波长
         		1650±5nm
    距离量程(km)0.5, 1, 2, 5, 10, 20, 50, 100, 200, 300, 400
    脉宽3, 10, 20, 50, 100, 200, 500, 1000, 2000, 5000, 10000, 20000

    采样分辨率5cm、10cm、20cm、50cm、1m、2m、4m、8m、16m、32m

    动态范围*137dB(typ.)

    事件盲区*20.8m(典型值)

    衰减盲区*312m(典型值)

    距离测量精度±1m ± 测量距离 x 2 x 10-5± 1采样分辨率

    采样数最多100,000点

    控制接口LAN(10BASE-T，100BASE-TX)，USB1.1(B型)

    警报输出状态查询，LED驱动信号

    环境条件工作温度0~+50 ℃
    储藏温度-20~+60 ℃
    湿度85%RH或以下(不结露)



    电源要求
         		DC+12V(EAIJ分压5)，18W

    尺寸和重量
         		190mm (H) x 73mm (W) x 280mm( D)，约2kg

    激光安全标准Class 1M (IEC 60825-1:1993 +A2:2001)，21CFR1040.10


    • *1 SNR=1，脉宽：20µs，距离量程：200km，采样分辨率：8m，测量时间：3分钟。保证性能：30dB。

    • *2 脉宽：3ns，回波损耗：45dB或更大，从峰值向下1.5dB(不饱和)。

    • *3 脉宽：10ns，回波损耗：45dB或更大，后向闪射光与正常值相差±0.5dB。

    提示：除非另有说明，该机型适用于23°C±2°C温度范围内。
